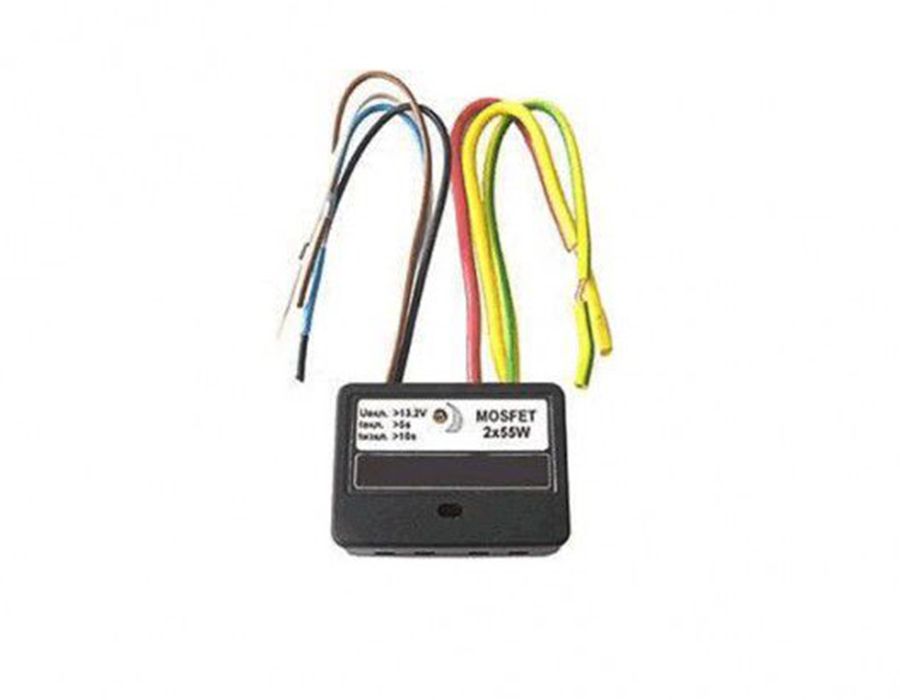

Модул за автоматично включване - за дълги светлини с проценти
30.00 лв
продадени през последните часа
Описание
Модул за автоматично включване на дълги или къси светлини с намалена сила на светене от 20% до 80%.
Особености на модула:
Вход "-DIS" (бял кабел) е за деактивиране на модула от ключа за светлините (положение "фарове") при автомобили с управление "по минус". Вход "+DIS" (черен) е за деактивиране с +12V, например от габаритите.
След включване на контактния ключ "+12V" (кафяв) модулът включва лампите след като напрежението е над 13.2V и изтече времезакъснението от 5 секунди.
Ако автомобилната инсталация няма отделни вериги за ляв/десен фар, то изходите 5 могат да се свържат паралелно.
Намаляването на напрежението върху лампите (обикновено дългите светлини), става с тример потенциометър отпред на кутията.
Препоръчителен диапазон е (20%-50%). Фабричната настройка е 20%.
Размер на кутията: 40x28x22мм
Допустима изходна мощност: 120W (2x60W).
В устройството няма защита от късо в силовата верига!
Винаги използвайте бушон преди директна връзка с 12 волта
Консумация при изключен контактен ключ: 0mA
Гаранция: 6 месеца

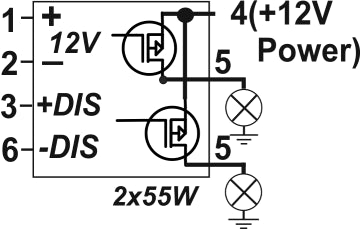

Схема на връзване:
|
4 |
+12V Power (постоянен +, винаги се слага бушон) |
червен |
|
5 |
+Лампи (L/R) |
ж.зелен/жълт |
|
1 |
+12V след контактния ключ |
кафяв |
|
2 |
-12V |
син |
|
3 |
+DIS |
черен |
|
6 |
-DIS |
бял |
