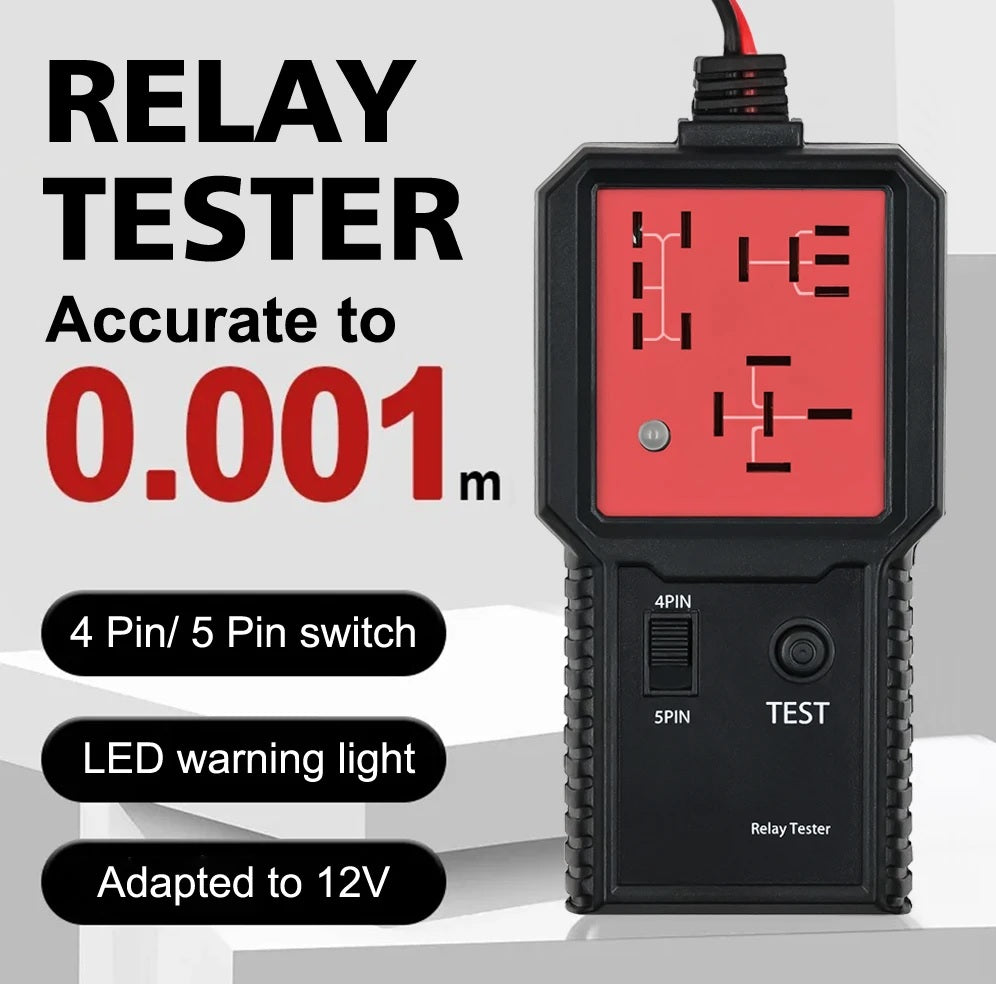

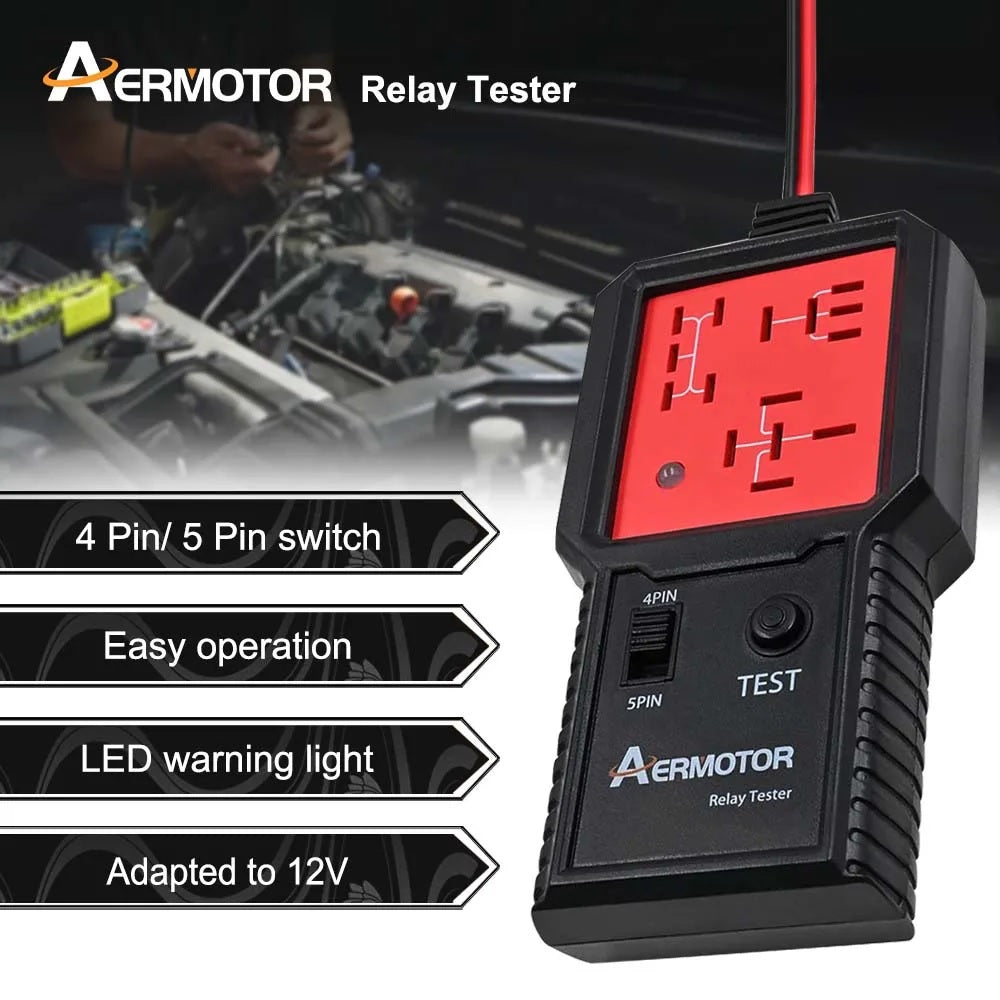

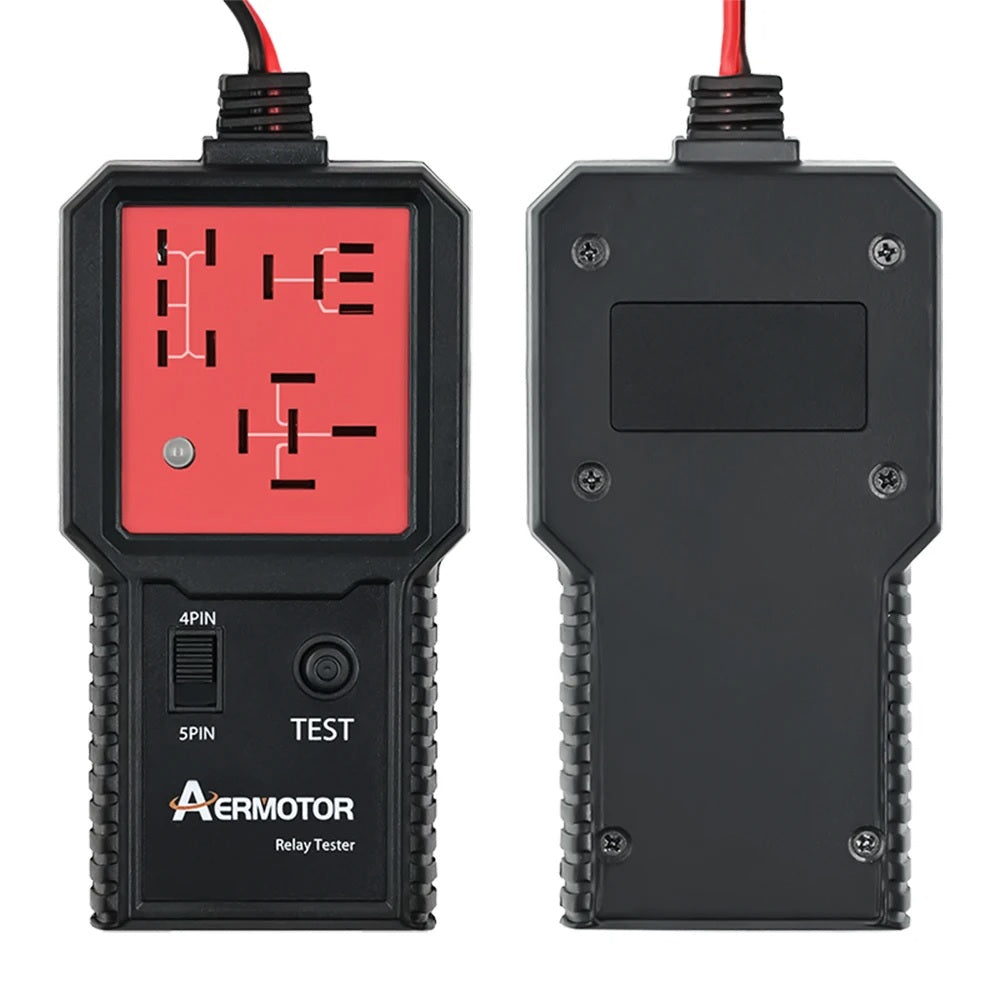

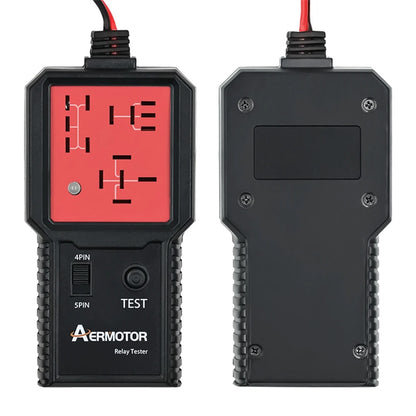

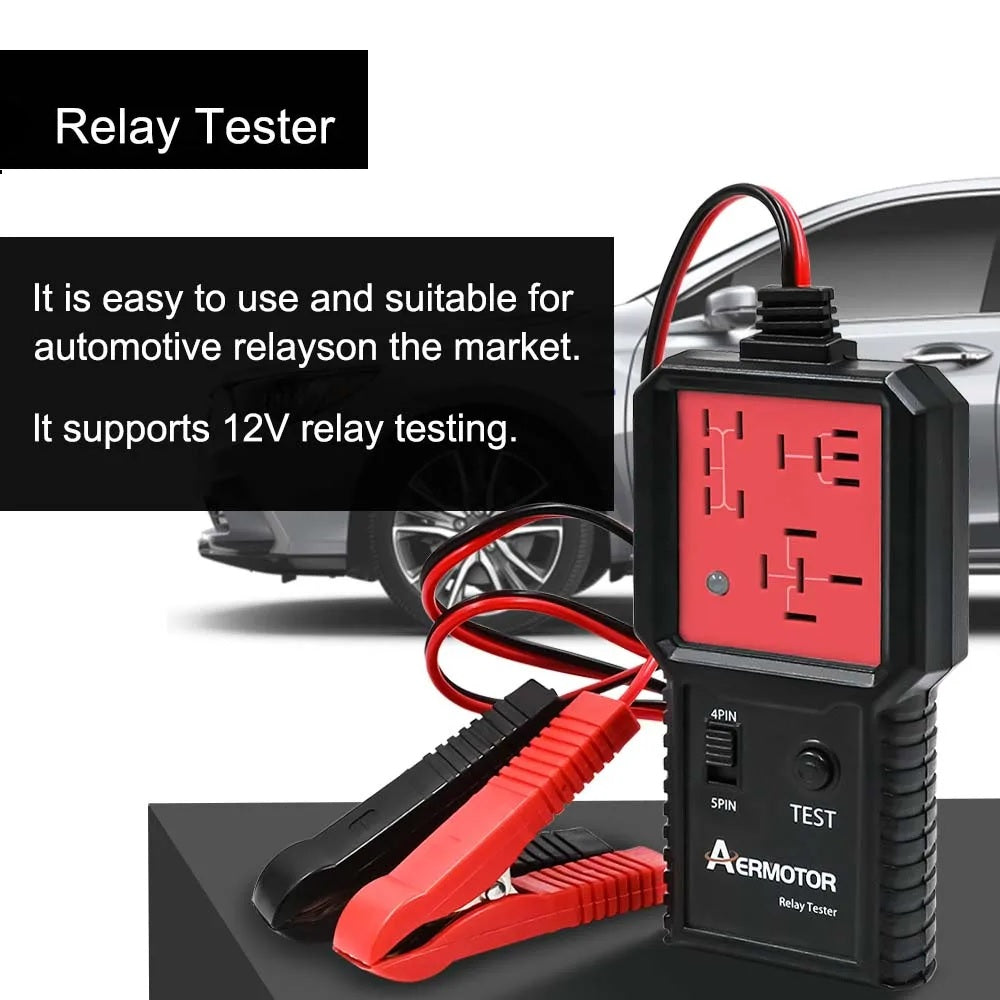

Универсален тестер за автомобилни релета 12V

Универсален тестер за диагностициране на релета, който ви предоставя индикация за общото състояние и функциониране на най-често срещаните автомобилни релета.

Тестерът ще провери правилното функциониране на контактите на релето чрез свързване към акумулатора на автомобила.

Тестерът ще наблюдава конфигурацията на щифта, времето за затваряне и отваряне на контактите, последователността на релето по време на всяка тестова сесия.

Инструкции за работа:

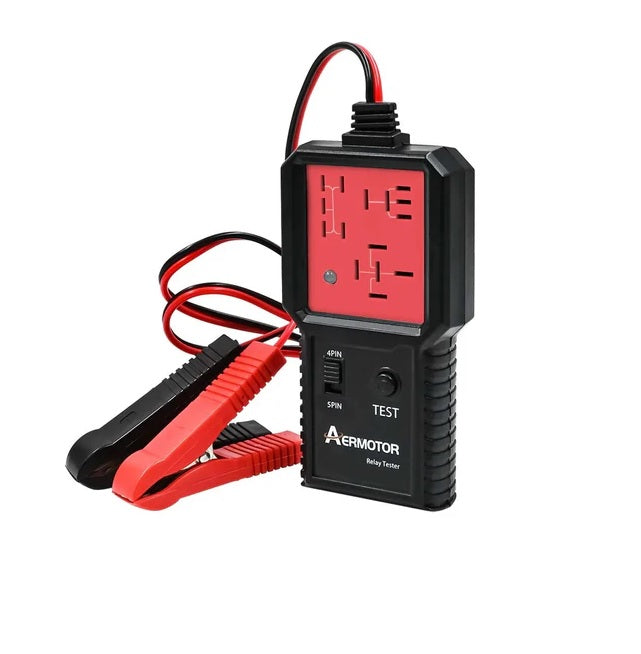

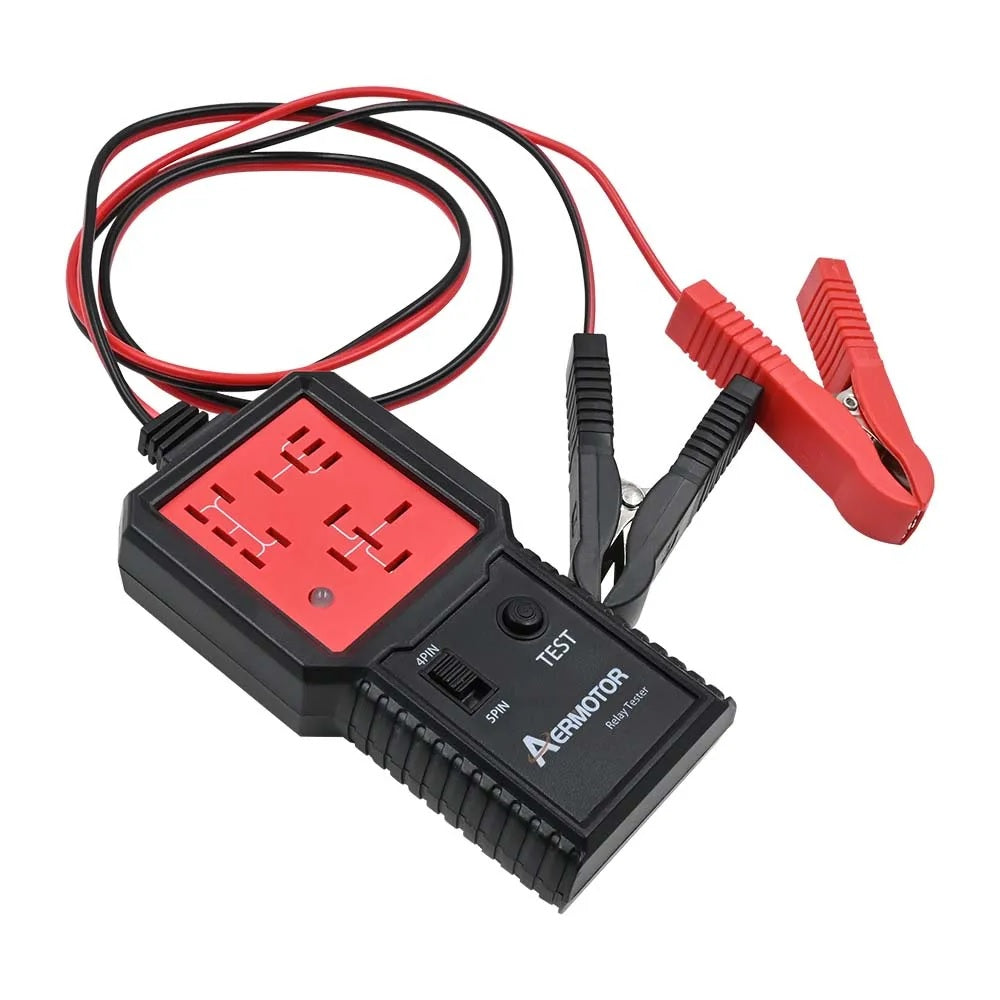

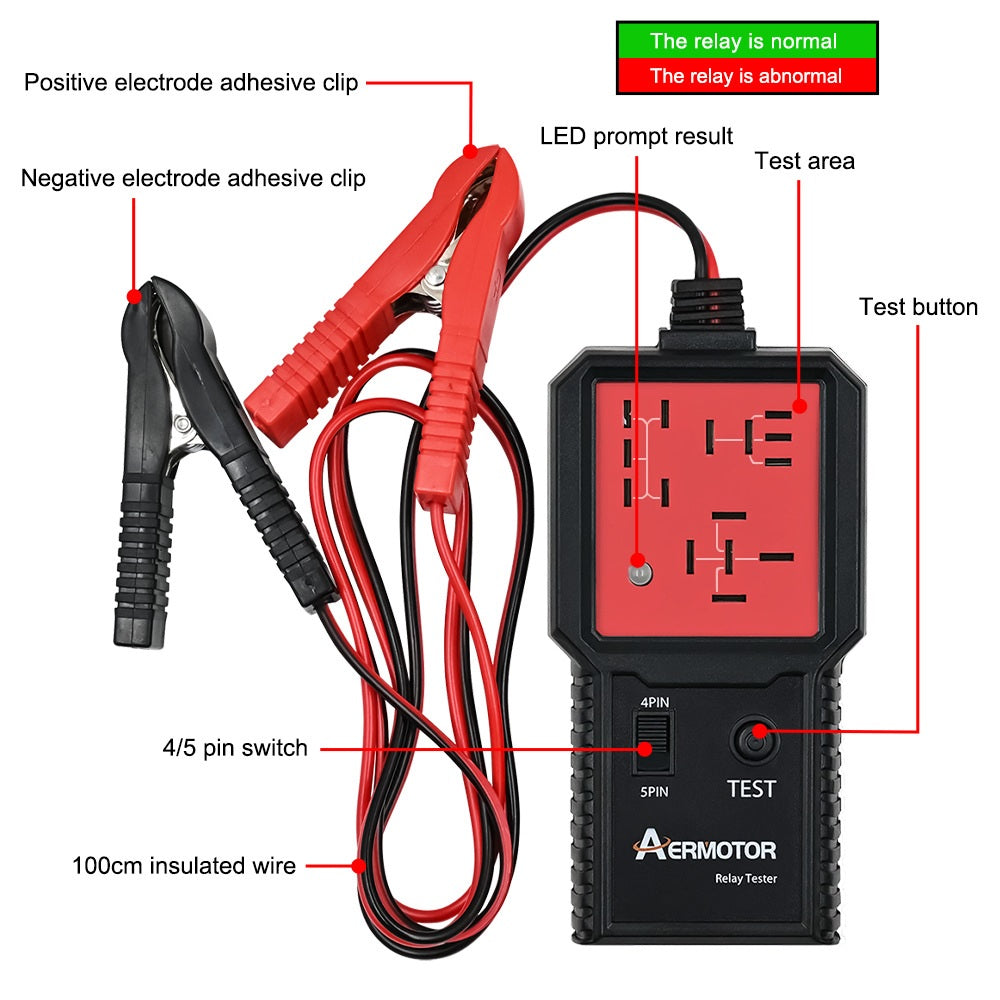

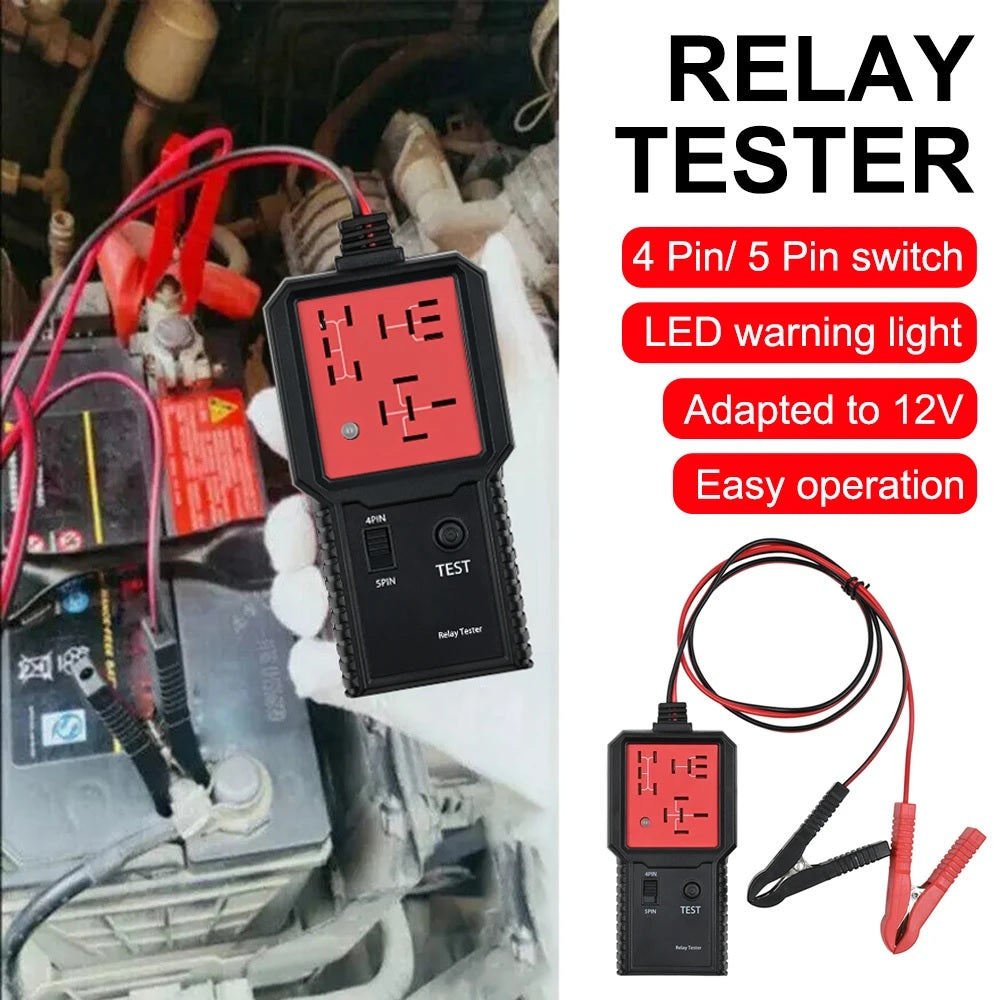

• Свържете захранващите проводници към акумулатора на автомобила. Черната щипка тип "крокодил" към отрицателна клема, червената щипка към положителен полюс.


• Тестерът се включва, когато светодиодът свети в ЧЕРВЕНО.


• Проверете релето, преди да го включите в тестера. Ако е 4-пиново реле, изберете „4-пиново" гнездо на тестера. Ако е 5-пиново реле, изберете „5-пиново" гнездо на тестера.


• Включете релето в един от трите контакта.


• Натиснете бутона TEST


• Тестерът ще провери конфигурацията на щифта на тестваното реле. Тестерът ще индикира с ЧЕРВЕНИЯ светодиод, ако тестваното реле не е в изправност или щифтът му е унищожен.


• Тестерът ще отвори и затвори релето 10 пъти за тестване. Времето от затваряне до отваряне на контактите, се следи от тестера и ако времето за тест надвиши зададеното, то релето не е в изправност. Тестерът ще светне незабавно с ЧЕРВЕНИЯ светодиод.


• Тестерът ще провери последователността на релето след тестване на времето до затваряне и отваряне на контактите десет пъти. Тестерът ще светне ЗЕЛЕН светодиод, ако тестът е преминал успешно.
